As emendas mecânicas podem ser utilizadas em qualquer elemento estrutural que exija a continuidade dos vergalhões, sendo especialmente vantajosas em regiões com limitações geométricas ou quando se busca maior racionalização no processo executivo. As emendas mecânicas Gerdau e Linxion garantem uma conexão segura, de simples execução e adequada para todos os tipos de obras.
Catálogo Emenda Mecânica Nosso catálogo mais completo sobre as emendas mecânicas de máxima eficiência.
Instruções de Uso Orientações para armazenamento, identificação, instalação e aplicação correta das emendas mecânicas.
Dicas de Aplicação Baixe e confira dicas de aplicações das emendas mecânicas em estruturas de concreto armado.
Artigo Completo Estudos e ensaios técnicos sobre o desempenho das emendas mecânicas no concreto armado.
Catálogo Emenda Mecânica Nosso catálogo mais completo sobre as emendas mecânicas de máxima eficiência.
Instruções de Uso Orientações para armazenamento, identificação, instalação e aplicação correta das emendas mecânicas.
Dicas de Aplicação Baixe e confira dicas de aplicações das emendas mecânicas em estruturas de concreto armado.
Artigo Completo Estudos e ensaios técnicos sobre o desempenho das emendas mecânicas no concreto armado.
Entre em Contato
Consultoria Técnica
Os especialistas da Gerdau Design oferecem todo o apoio técnico necessário para arquitetos e projetistas na etapa de concepção dos projetos:
• Interfaces entre a estrutura e sistemas complementares
• Estimativa de consumo de materiais
• Boas práticas de projeto
• Dúvidas sobre a utilização/aplicação dos produtos
Integração total com o corte e dobra Gerdau;
Garantia de qualidade da emenda, BAR BREAK, sem perda nenhuma de resistência em comparação à barra não emendada;
Solução internacional patenteada Linxion® e a mais segura e eficiente do mercado;
Pode ser aplicada em projetos com exigências de resistência à fadiga;
Duas formas de acoplamento: com e sem giro da barra.
Chamamos de uma emenda BAR BREAK quando a ruptura se dá sempre na barra e não na emenda, garantindo assim máxima confiabilidade na sua aplicação. As emendas possuem uma resistência consistentemente maior do que a da barra emendada.
As empresas estabeleceram uma parceria no Brasil visando o desenvolvimento de emendas mecânicas de alto desempenho.
A Linxion é a pioneira do processo BARTEC, patenteado e internacional, com forja a frio antes da fresa da barra, o que garante um desempenho superior na emenda.
A solução está disponível em SP, na unidade de corte e dobra PIR.
O prazo de atendimento é o mesmo do aço cortado e dobrado, e pode ser combinado diretamente com o time da programação.

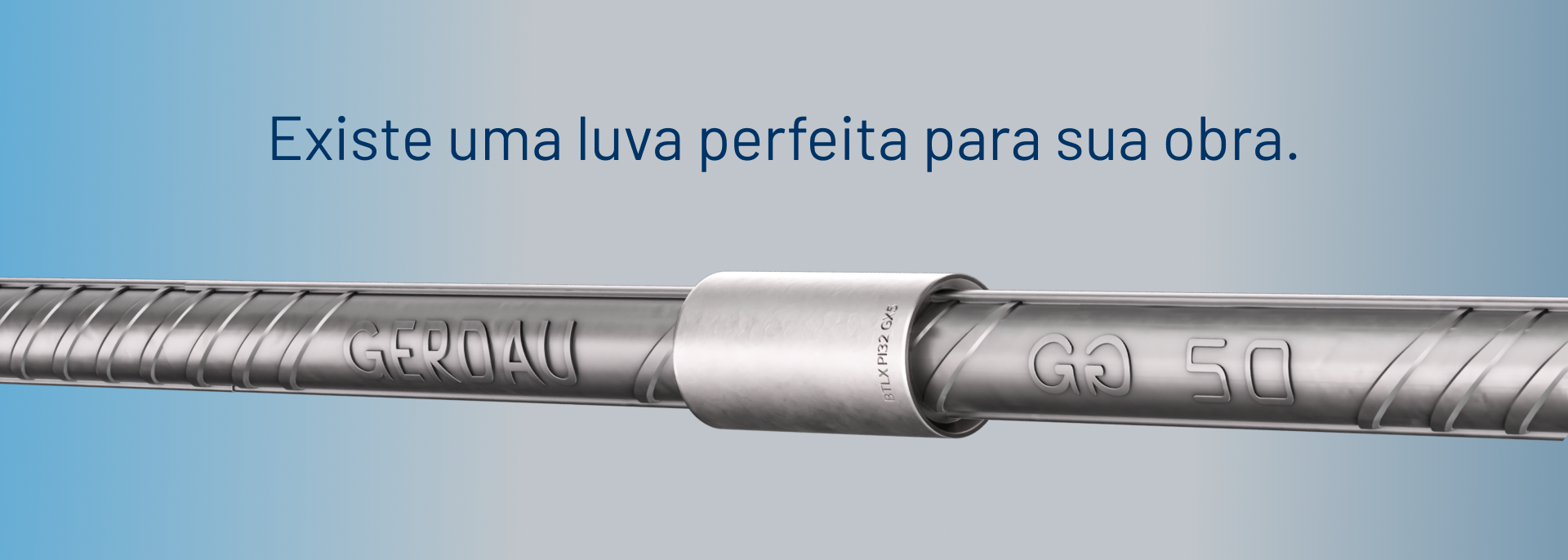

A preparação das barras passa por 3 processos: corte preciso, forja a frio e fresa. Esse processo garante máxima qualidade sem perda de resistência da barra. Além disso, o acoplamento é feito com Luvas de aço especial, finas, resistentes e leves. O processo de forja garante que não há perda de seção da barra após a fresagem.
A operação da solução de emenda mecânica é totalmente integrada ao Corte e Dobra Gerdau. O seu material cortado e dobrado pode já ser enviado com as barras preparadas e o fornecimento das luvas é feito junto. Todos os alinhamentos podem ser feitos diretamente com o time da programação e técnica do corte e dobra.
As informações técnicas estão nos catálogos. A solicitação de emendas pode ser feita diretamente pelo projetista no projeto estrutural, ou em comum acordo com ele, solicitado diretamente ao time da técnica do corte e dobra e formalizado no formulário de programação.
Para apoio tanto na conversão de projetos como alinhamentos com construtoras e projetistas, o time da Gerdau Design está à disposição para essa consultoria.
Para uma cotação da solução para sua obra, entre em contato diretamente com o time comercial da Gerdau. Pela necessidade, o time também vai direcionar para a Gerdau Design fornecer o apoio técnico.
Solução de fácil instalação e manual, no canteiro de obras, SEM necessidade de equipamentos específicos como torquímetros. A preparação das barras é realizada de forma segura e controlada como vimos anteriormente, garantindo a qualidade e um acoplamento ágil e preciso.
Cada luva é entregue com uma tampa colorida, com correspondência de cor ao cap na barra fresada (e cada bitola tem uma cor). Isso garante segurança na sua aplicação.
Controle de qualidade visual na instalação (controle pelo número de fresas aparentes).
A instalação pode ser feita com rotação da luva apenas!
O tema emendas mecânicas está presente em algumas normas:
NBR 6118 – Projeto de estruturas de concreto armado.
NBR 14931 – Execução de estruturas de concreto armado, protendido e com fibras — Requisitos.
NBR 8548 – Emenda mecânica ou por solda de barras de aço destinadas às armaduras para estruturas de concreto armado — Tipos de emenda e métodos de ensaio (publicada em 2026).
Norma de referência: ISO 15835 - Steels for the reinforcement of concrete — Reinforcement couplers for mechanical splices of bars. Essa é a principal norma do tema de emendas mecânicas, e trata todos os aspectos de segurança, comissionamento, ensaios e requisitos de qualidade.
GG 50: 16mm, 20mm, 25mm, 32mm e 40mm
Ancoragens: sob encomenda, inicialmente nas bitolas de 25mm e 32mm. Projetados para substituir ancoragens convencionais como ganchos, grampos e armaduras de ancoragem em geral.
Seguindo os controles de qualidade adequados e utilizados para certificações internacionais, garantimos o desempenho BAR REAK para todos os tipos de emendas. Todas as luvas são rastreadas, desde a escolha da matéria prima até sua aplicação na obra.
Importante que o acoplamento final na obra seja realizado de acordo com as orientações da Gerdau e da Linxion.
O material é entregue com certificado de qualidade e atestado de que as emendas foram realizadas seguindo procedimento normatizado, e testadas regularmente.
Não. Será atendido junto com as demandas de corte e dobra.
Não. A Gerdau comercializa somente a solução completa. Pois assim garante a qualidade da preparação das barras e o desempenho BAR BREAK da emenda.
Podemos empregar emendas em qualquer porte ou tipo de obra de concreto armado, especialmente quando temos bitolas pesadas, acima de 20mm, e regiões com congestionamento de armaduras.
Suas principais aplicações são em PILARES, BLOCOS DE FUNDAÇÃO, RADIERS, VIGAS, ELEMENTOS PRÉ-FABRICADOS E FUNDAÇÕES PROFUNDAS.
As emendas são competitivas em comparação ao tradicional traspasse, principalmente nas bitolas de 25mm, 32mm e 40mm. E as emendas garantem uma redução do consumo de aço do elemento, pela eliminação do traspasse e emprego de luva (que possui peso bem menor do que o respectivo traspasse em aço).
Sim, temos diversas obras do segmento imobiliário e de pré-fabricados utilizando a solução de Emenda Mecânica em São Paulo.
Ressaltamos que a tecnologia Linxion é empregada no mundo todo com sucesso, e as barras da Gerdau foram testadas com a solução na França e em nossa linha de produção no corte e dobra SP, São Paulo.
