Emenda Mecânica – Solução Gerdau e Linxion

As Emendas Mecânicas entram no mercado para preencher uma lacuna na cadeia de fornecimento, garantindo agilidade, segurança e simplicidade na adoção da solução.

Diferenciais:

• Integração total com o corte e dobra Gerdau;

• Garantia de qualidade da emenda, BAR BREAK, sem perda nenhuma de resistência em comparação à barra não emendada;

• Solução internacional patenteada e a mais segura do mercado;

• Pode ser aplicada em projetos com exigências de resistência à fadiga;

• Duas formas de acoplamento: com e sem giro da barra.

Relembrando, o que é uma emenda BAR BREAK: é quando a ruptura se dá sempre na barra e fora da região da emenda, garantindo assim máxima confiabilidade na sua aplicação. As emendas possuem uma resistência consistentemente maior do que a da barra emendada.

Tecnologia:

A tecnologia empregada é internacional, exclusiva e patenteada pela Linxion. As empresas estabeleceram uma parceria no Brasil visando o desenvolvimento de emendas mecânicas de alto desempenho.

A Linxion é a pioneira do processo BARTEC de luvas planas, com forja a frio antes da fresa da barra, o que garante um desempenho superior na emenda.

Processo Gerdau:

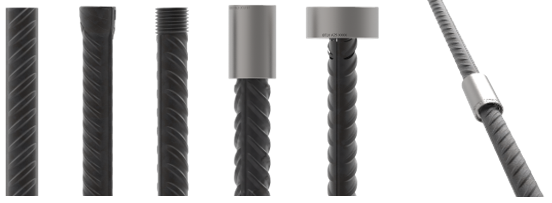

A preparação das barras passa por 3 processos: corte preciso, forja a frio e fresa. Esse processo garante máxima qualidade sem perda de resistência da barra. Além disso, o acoplamento é feito com Luvas de aço especial, finas, leves e resistentes. O processo de forja garante que não há perda de seção da barra após a fresagem.

As máquinas utilizadas nos processos de fabricação das emendas mecânicas são máquinas user-friendly, de última geração, sólidas e confiáveis, com tecnologia inovadora, trazendo assim uma alta capacidade de produção e de repetibilidade.

Tecnologia patenteada, equipamentos Italianos e luvas fabricadas na Europa e na Ásia.

A operação é totalmente integrada ao Corte e Dobra. O seu material cortado e dobrado pode já ser enviado com as barras preparadas e o fornecimento das luvas é feito junto. Dessa forma, não existe pedido mínimo para emenda mecânica.

Essa integração da linha de produção das fresas em um ambiente industrial permite traz uma confiança adicional na qualidade de realização das emendas mecânicas.

Todos os alinhamentos podem ser feitos diretamente com o time da programação e técnica do corte e dobra.

Disponibilidade e prazo:

A solução está disponível em SP, na unidade de corte e dobra PIR. O prazo de atendimento é o mesmo do aço cortado e dobrado, e pode ser combinado diretamente com o time da programação.

Bitolas disponíveis:


• GG 50: 16mm, 20mm, 25mm, 32mm e 40mm

• Ancoragens: sob encomenda, inicialmente nas bitolas de 25mm e 32mm. Projetados para substituir ancoragens convencionais como ganchos e grampos.

• Luvas de transição: sob encomenda, 20 para 25mm e 25 para 32mm.



Acoplamento na obra:

A solução é de fácil instalação e manual, no canteiro de obras, sem necessidade de equipamentos específicos. A preparação das barras é realizada de forma segura e controlada como vimos anteriormente, garantindo a qualidade e um acoplamento ágil e preciso.

Cada luva é entregue com uma tampa colorida, com correspondência de cor ao cap na barra fresada (e cada bitola tem uma cor). Isso garante segurança na sua aplicação.

O controle de qualidade visual em obra (controle pelo número de fresas aparentes) agrega uma facilidade para as equipes de inspeção técnica e a garantia de uma instalação correta da solução.

A instalação pode ser feita com rotação da luva apenas!

Garantia de qualidade das emendas:

Seguindo os controles de qualidade adequados e utilizados para certificações internacionais, garantimos o desempenho BAR REAK para todos os tipos de emendas. Todas as luvas são rastreadas, desde a escolha da matéria prima até sua aplicação na obra.

Importante que o acoplamento final na obra seja realizado de acordo com as orientações da Gerdau e da Linxion.

O material é entregue com certificado de qualidade e atestado de que as emendas foram realizadas seguindo procedimento normatizado, e testadas regularmente.

Normas de referência:

O tema emendas mecânicas está presente em algumas normas:

NBR 6118 – Projeto de estruturas de concreto armado.

NBR 14931 – Execução de estruturas de concreto armado, protendido e com fibras — Requisitos

NBR 8548 – Emenda mecânica ou por solda de barras de aço destinadas às armaduras para estruturas de concreto armado — Tipos de emenda e métodos de ensaio (publicada em 2026).

ISO 15835 - Steels for the reinforcement of concrete — Reinforcement couplers for mechanical splices of bars. Essa é a principal norma do tema de emendas mecânicas, e trata todos os aspectos de segurança, comissionamento, ensaios e requisitos de qualidade.

Como especificar emendas mecânicas:

As informações técnicas estão nos catálogos. A solicitação de emendas pode ser feita diretamente pelo projetista no projeto estrutural, ou em comum acordo com ele, solicitado diretamente ao time da técnica do corte e dobra e formalizado no formulário de programação.

O fato de ser uma emenda com desempenho BAR-BREAK, significando que a emenda é mais resistente do que o próprio vergalhão, ou seja, os vergalhões conectados se comportam como um vergalhão contínuo, torna o sistema a solução ideal para responder às questões estruturais e construtivas mais complexas.

Para mais esclarecimentos sobre aplicações, funcionalidades e normas, visite a página de Emenda Mecânica.

Para uma cotação da solução para sua obra, entre em contato diretamente com seu vendedor ou com o time da Gerdau Design.
