Novas pontes vicinais padrão Gerdau

A Gerdau está lançando os novos projetos de pontes vicinais com vãos entre 8 e 18 m, complementando, assim, o range de vãos de seus projetos de pontes vicinais. O projeto foi concebido de acordo a norma brasileira vigente para pontes rodoviárias de aço e mistas de aço e concreto, a NBR 16.964:2020 e com trem-tipo TB-450 (NBR 7188:2024).

O dimensionamento também segue as prescrições da última revisão da norma brasileira de projeto de estruturas de aço e mistas aço e concreto, NBR 8800:2024. As longarinas e transversinas são especificadas em perfis laminados no aço patinável WS-350 Gerdau, que trabalham conjuntamente com o tabuleiro em concreto armado através do uso de conectores de cisalhamento tipo Stud Bolt. Adotou-se também, como padrão, guarda-rodas tipo New Jersey.

Seguem as dimensões dos novos projetos:

• Largura: 4,2 m

• Vãos livres: 8 / 10 / 12 / 15 / 18 m

Para os vãos de 15 e 18 m são previstos reforços das longarinas com seções WT, que são obtidas a partir do corte de perfis laminados de abas paralelas (W); isso possibilita considerável ganho de inércia para as longarinas, com otimização do peso e atendimento aos critérios de deslocamentos máximos estabelecidos pela NBR 16.694:2020.

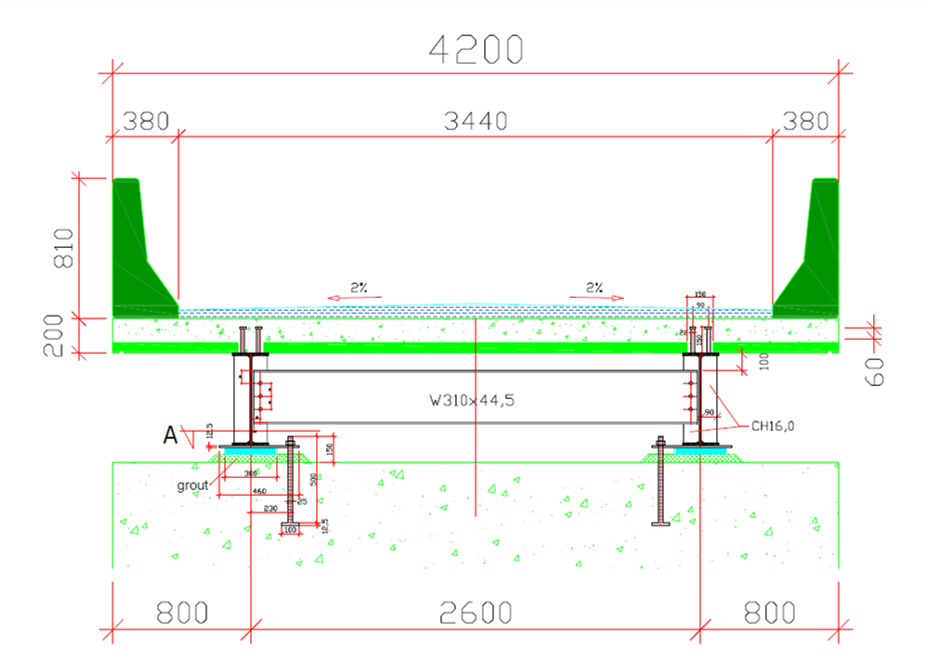

Abaixo a seção transversal  típica para as pontes com vãos 8, 10 e 12m:

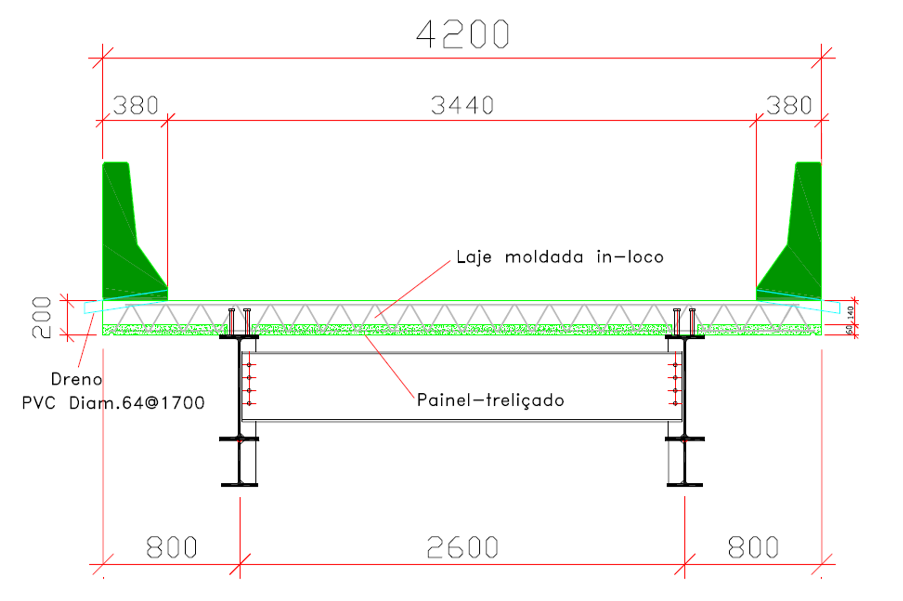

Abaixo a seção transversal típica para as pontes com vãos 15 e 18m (longarinas com reforço em WT):

O projeto das novas pontes reflete, ainda, o trabalho de desenvolvimento de novas bitolas de perfis laminados no aço patinável WS 350 Gerdau, mesmo material especificado nas chapas grossas dos projetos com vãos entre 15 e 40 m, e produzidas no Usina de Ouro Branco em Minas Gerais.

Quer saber mais sobre os projetos, premissas de dimensionamento e restrições de aplicação?

Fale com o time de especialistas da Gerdau Design pelo e-mail gerdaudesign@gerdau.com.br ou acesse a nossa página.
